Das Stromversorgungsmodul mit Dupont gibt es in zwei Ausführungen zum Anschluss von 5-Volt-Sensoren und Servos über ein dreiadriges Dupont-Kabel. Das Modul hat die Abmessungen des klassischen Silberlingens (7,5x4,5x3 cm) und überträgt die stabilisierte 9-Volt-Versorgungsspannung an eventuell angeschlossene weitere Module oder Silberlinge auf seinen seitlichen Metallleisten.

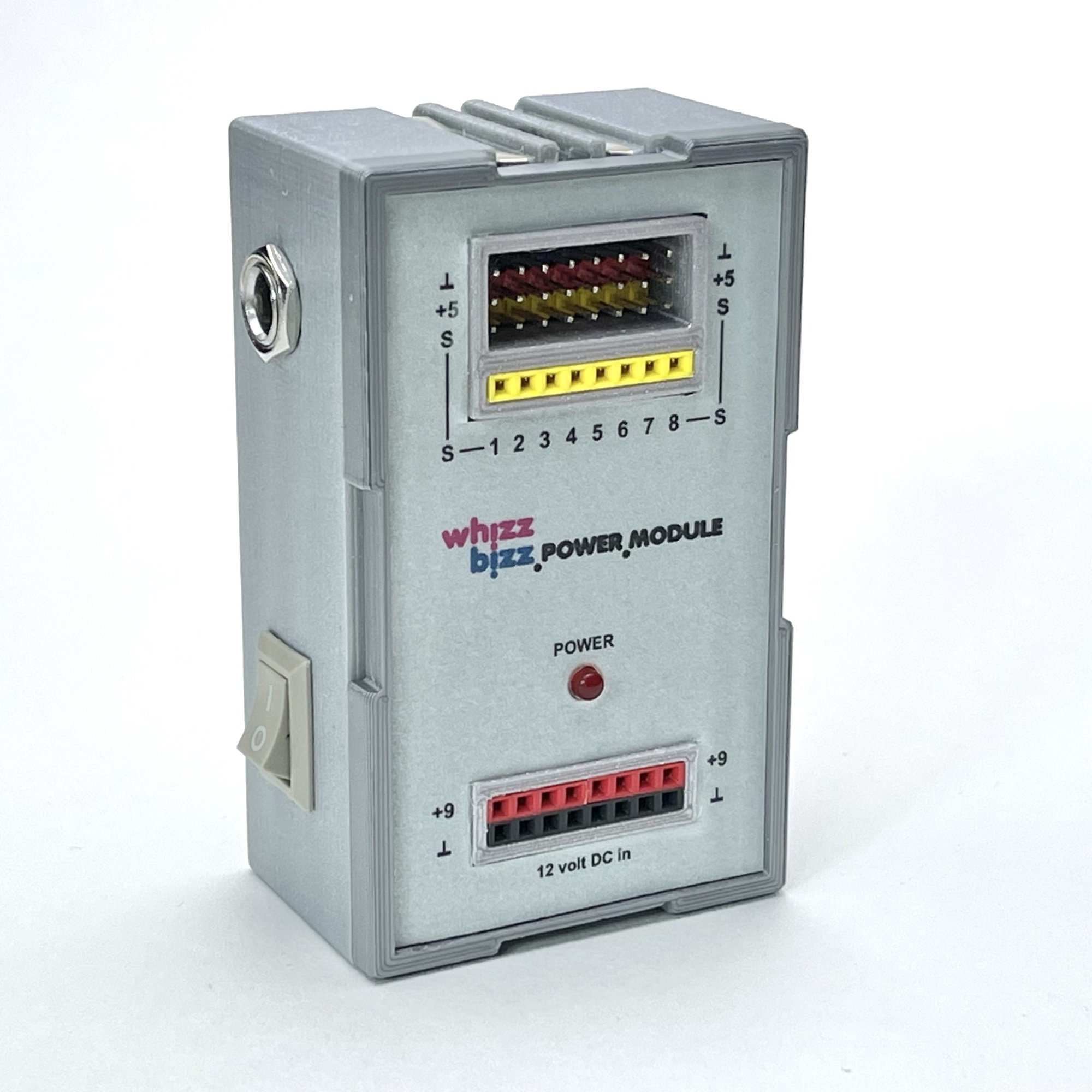

Das Modul verfügt über einen Ein-/Ausschalter und kann mit einem handelsüblichen 12-Volt-Gleichstromadapter mit 5,5-mm-Stecker und 2,5-mm-Mittelstift (+ Pol) betrieben werden. Hier ist die Version mit Dupont-Steckern abgebildet. Weiter unten auf der Seite finden Sie weitere Informationen zur Ausführung mit fischertechnik-Steckdosen.

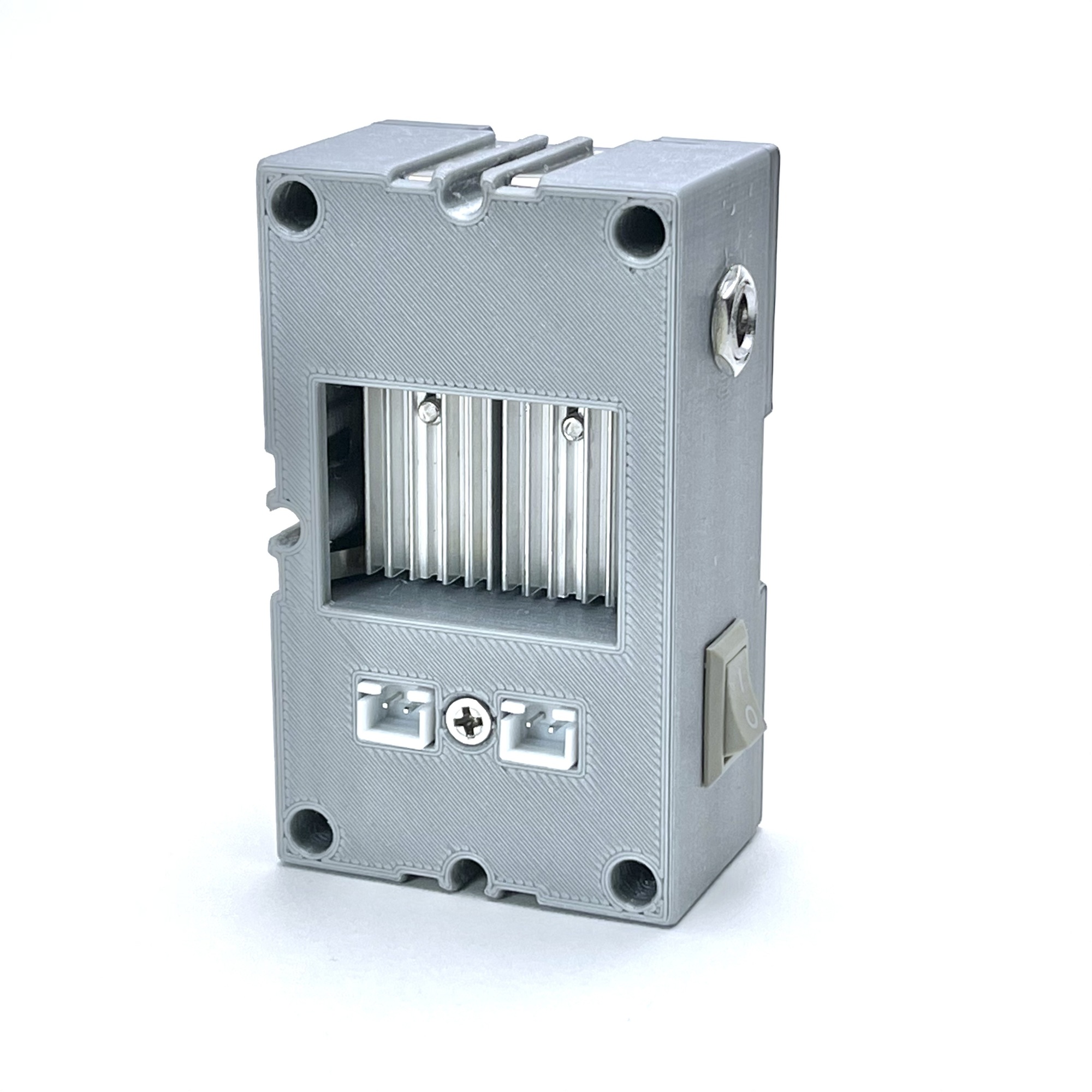

Das Modul bietet 3-polige Dupont-Anschlüsse für bis zu acht Sensoren. Jeder angeschlossene Sensor wird hierüber mit 5 Volt Versorgungsspannung versorgt. Die "Signal"-Leitung kann jeweils an einer entsprechenden Buchse unterhalb des jeweiligen Sensoranschlusses (gelbe Steckerleiste) abgezogen werden. Auf der Unterseite verfügt das Modul über eine separate Stromversorgungsschiene zum Anschluss von bis zu acht 9-Volt-Geräten über Dupont-Steckverbinder, auf der Rückseite kann die eingehende Adapterspannung über JST-HX-Steckverbinder durchgeschleift werden.
Hinweis: Die Pin-Reihenfolge orientiert sich an der üblichen Reihenfolge, wie sie für Servos verwendet wird. Dabei befindet sich der +5-Volt-Pol in der Mitte des dreiadrigen Steckers. Die Reihenfolge der angeschlossenen Sensorplatinen oder anderer Peripheriegeräte, die angeschlossen werden können, kann abweichen! Prüfen Sie immer, wie die Pin-Reihenfolge auf der Sensorseite sein sollte und ordnen Sie die Anschlüsse im Kabelschuh entsprechend an, um eine Beschädigung des Sensors zu vermeiden.

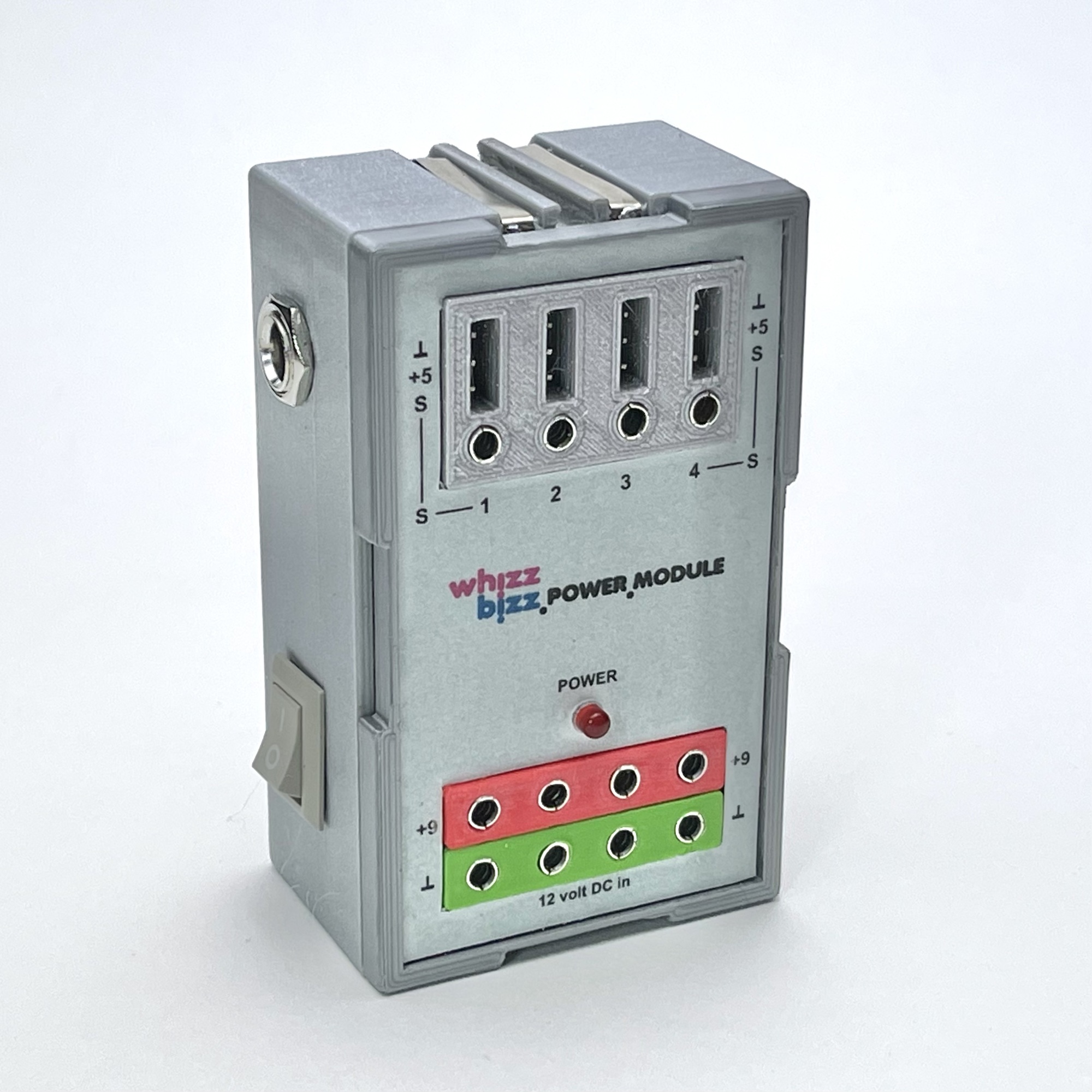

Wie oben, jedoch ist dieses Stromversorgungsmodul mit Dupont-Steckern für den Anschluss von vier Sensoren ausgestattet. Die Anschlüsse der Sensorausgangssignale und die zusätzlichen Schienen mit 9 Volt an der Unterseite der Modulfront sind mit Buchsen für 2,5mm fischertechnik Stecker ausgestattet.
Der Formfaktor folgt den Abmessungen der traditionellen fischertechnik Silberlinge und das Modul stellt über die seitlichen Metallleisten die Versorgungsspannung eventuell angeschlossener weiterer Elektronikmodule zur Verfügung.
Wie das Modul mit Dupont-Steckern ist das Netzteil intern mit 1,25 Ampere abgesichert und es wird ein 12-Volt-Netzteil mit einer maximalen Stromstärke von 2 Ampere empfohlen.
