Bouwtips voor de Retrophone

Deze pagina beschrijft enkele tips voor wie de ‘Retrophone’ telefoon-jukebox voor klassieke telefoons zelf wil bouwen. Een complete lijst van alle benodigde onderdelen, de 3D-print bestanden en een basis firmware voor de in het ontwerp gebruikte Arduino Pro Mini zijn ‘open-sourced’ en bijeen gebracht op https://github.com/Arnoud-Whizzbizz/retrophone

Iedereen wordt van harte aangemoedigd het ontwerp te gebruiken voor eigen experimenten. Elektronisch ontwerp en software zijn uitgebracht onder de GPL-2.0 license. Het is niet toegestaan zonder toestemming de ontwerpen of de firmware te gebruiken voor commerciële doeleinden.

Meer informatie over het zelf programmeren van de Arduino Pro Mini in de Retrophone, is te vinden op de aparte pagina over FTDI programmeren. De aanwijzingen op deze pagina zijn ook te downloaden als een gemakkelijk te printen PDF-document: Bouwinstructies Retrophone.

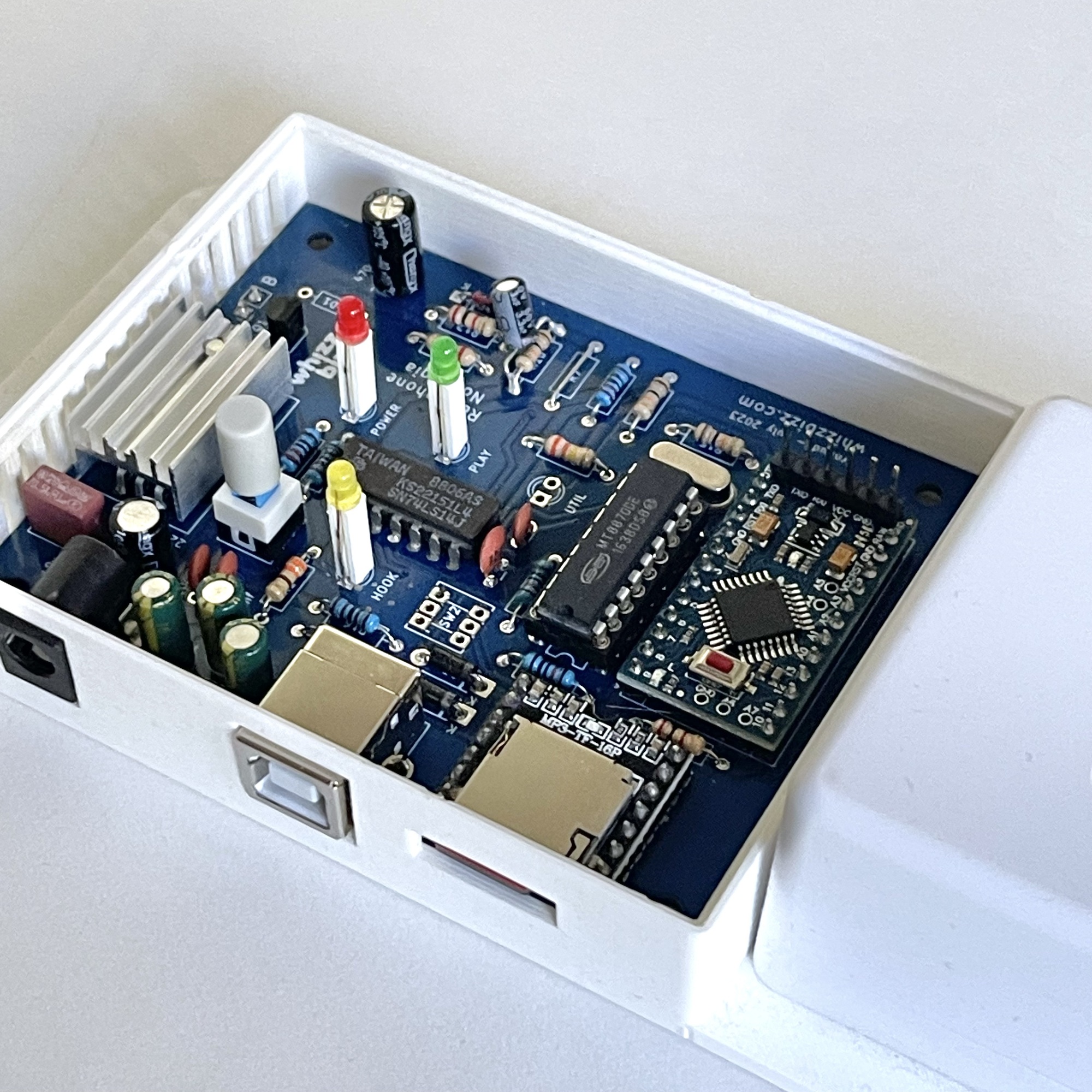

Orange vintage phone with Retrophone Switchboard

De losse onderdelen, bouwpakketten, enz. worden helaas door mij niet geleverd. Wel zijn (voor een kleine bijdrage in de ontwikkelkosten) nog enkele stuks van de eerste versie printplaten (gemerkt ‘july 2023’) op verzoek verkrijgbaar voor wie snel, zonder eerst de printplaten in een grotere oplage te moeten laten fabriceren, zelf een Retrophone wil bouwen. Neemt u contact op met het formulier onderaan deze pagina voor meer informatie. Wie het eerst komt, het eerst maalt.

Compleet gebouwde en geteste Retrophones zijn (desgewenst inclusief telefoon) als maatwerk op aanvraag beschikbaar. Voor professionele maatwerken wordt een modulair systeem gebruikt dat door externe sensoren getriggerd kan worden, deuropeners en relais kan aansturen, de bel in de telefoon kan laten rinkelen, enz. Bent u op zoek naar een kant en klare oplossing voor bijvoorbeeld uw escape-room, tenstoonstelling of kunstproject? Neem contact met me op en ik denk graag vrijblijvend met u mee!

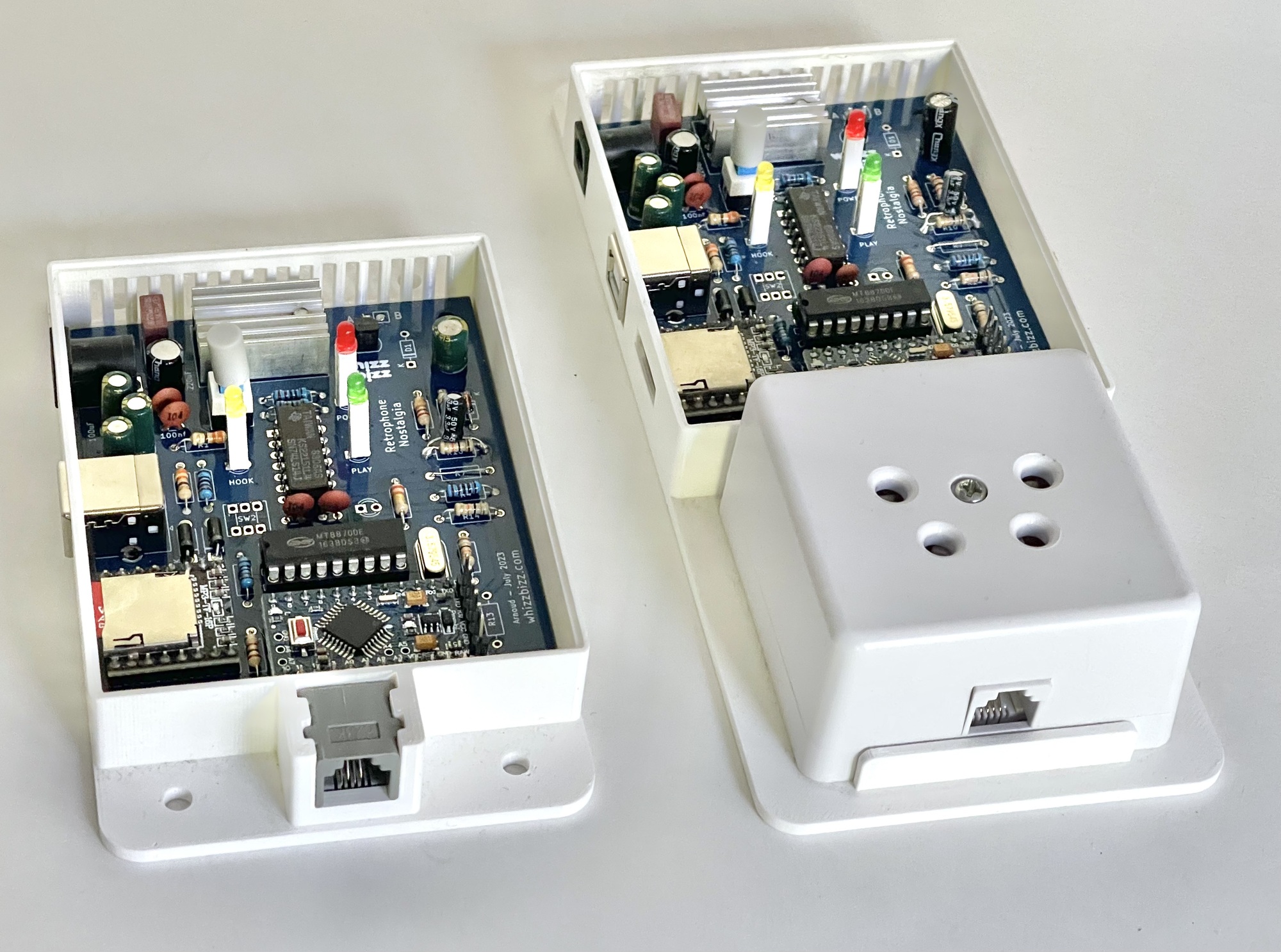

RJ11 of PTT Stekker

Er zijn twee mogelijke uitvoeringen van de Retrophone. Wilt u direct een klassiek Nederlands telefoontoestel (zoals b.v. de T65) kunnen aansluiten zonder enige modificatie, kies dan voor het model met geïntegreerde PTT-stekkerdoos. De behuizing kan worden geprint met de 3D bestanden wall-case.stl en lid-flat-basic-holes.stl.

Op de in Nederland verkrijgbare Q-Link telefoon contactdoos opbouw (Art.Nr. 00.133.44) zit bovendien tevens een RJ11 poort voor moderne(re) of buitenlandse telefoons. Heeft u alleen een RJ11 connector op de Retrophone nodig, dan kunt u er voor kiezen de behuizing te (laten) printen met de 3D-drukbestanden RJ11-port-case.stl en lid-flat-basic-holes-RJ11-lip.stl.

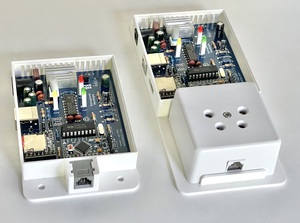

DIY Retrophones

Pulskiezen en/of toonkiezen

De Retrophone kan zowel met traditionele telefoons met kiesschijf (zoals de klassieke T65) als met de meer modernere druktoets-telefoons (zoals de T65-TDK) worden gebruikt.

Traditioneel noemt men het kiesproces van een telefoon met een klassieke kiesschijf "Impuls Druk kiezen" (IDK). De telefoons met druktoetsen zijn toestellen met z.g. "Toon Druktoets Keuze (TDK). Deze toestellen gebruiken tonen in plaats van impulsen. Om deze toestellen te kunnen gebruiken, moet de Retrophone worden uitgerust met een z.g. Dual-Tone Multi-Frequency (DTMF) decoder.

Noodzakelijk is dit echter niet. Als de Retrophone alleen gebruikt wordt met een telefoon met een kiesschijf, dan kunnen de onderdelen U4 (de MT8870 DTMF decoder), het kristal Y1, de condensatoren C1 en C6, en de weerstanden R6, R9 en R11 vervallen.

Aanvullende momentschakelaar

De SW2 en de LED D6 (met voorschakelweerstand R13) zijn ook optioneel. In de standaarduitvoering van de Retrophone hoeven ze niet te worden opgenomen.

Deze extra ‘configuratie-drukknop’ is een mogelijke toekomstige uitbreiding en wordt op dit moment nog niet ondersteund in de standaard firmware. Voor specifiek maatwerk kan deze drukknop bijvoorbeeld worden gebruikt om aanvullende functionaliteit aan de basisfuncties toe te voegen.

Aanwijzingen voor de bouw

  1. Let er op dat de Arduino Pro Mini board, vóor het solderen op de hoofdprint, aan de FTDI kant wordt bestukt met een female 6-pin header voor het programmeren. Deze interface maakt verder geen contact met de pcb. Er kan dan bijvoorbeeld een FT232RL FTDI programmerboard voorzien van een 6-pins female connector worden gebruikt voor het programmeren.

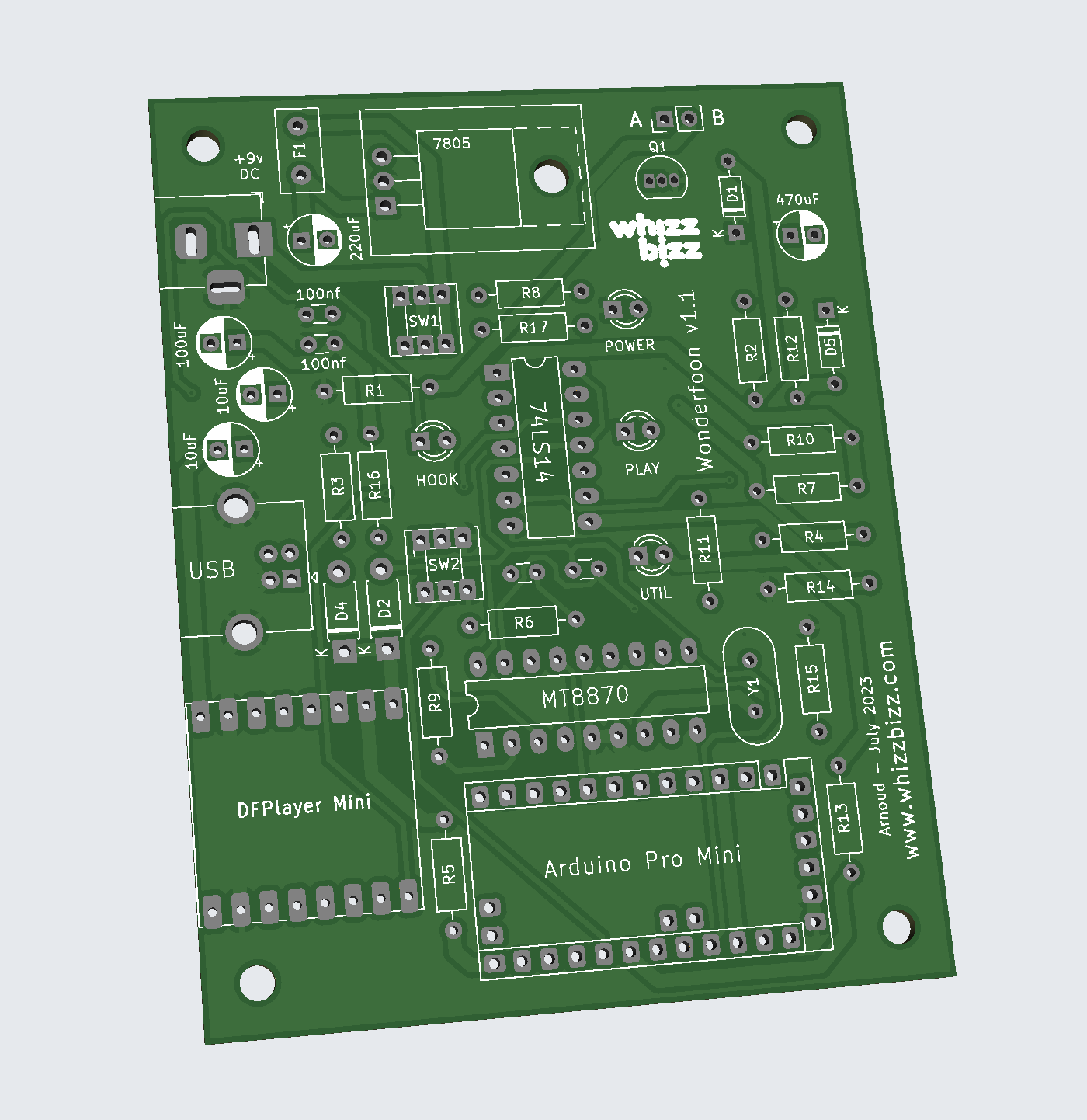

  2. Van de MP3 player en Arduino Pro Mini hoeven niet alle pinnen te worden gesoldeerd. Stippen op de bottom silk-screen geven de in elk geval te solderen pads aan (in versie ‘PCB V2.0 - March 2025’ van deze print).

  3. Spanningsregelaar 7805CV monteren met klein koellichaam d.m.v. M3 12mm (platte kop aan printzijde) en een metalen (alu) afstandsbusje van 4mm. Evt. een weing koelpasta aanbrengen. Eerst monteren, daarna solderen.

  4. De 7x7mm aan/uit schakelaar en de moment-drukknop moeten met de ‘dubbele markering’ (2 streepjes zwart zichtbaar door het witte afdekkapje) naar rechts worden gemonteerd.

  5. De LED’s moeten met afgeplatte zijde (kathode aan massa) links worden gemonteerd.

De z.g. Gerber bestanden op GitHub zijn inmiddels geactualiseerd en vermelden het kenmerk “March 2025”, maar als u pcb versie 1 met kenmerk “July 2023” gebruikt zijn er enkele zaken waar u op moet letten

  • LET OP: D1 was overbodig en mag worden weggelaten.
  • LET OP: Door een fout in footprint-bedrukking moet D5 andersom worden gemonteerd!
  • LET OP: Over R10 (10KΩ) dient een 3µ3F elco heen te worden gesoldeerd.
  • LET OP: R7 was overbodig en is vervallen, deze dient door een draadbrug te worden vervangen.
